QFMF 酸洗化学处理药品散布用小流量快拆式实心圆锥喷嘴

易于徒手快拆, 小流量最佳选择, 实心圆锥, 圆锥喷雾, 单流体喷嘴
应用于
酸洗化学处理│药品散布
半导体│印刷电路板

下载单页目录

产品特色

  • 此为单流体喷嘴，喷洒型式为实心圆锥，喷雾形状为圆形。

  • 多孔式中心叶片 (multi-slotted core)设计，紊流控制能力更优越，使流量分布与喷雾颗粒都更均匀一致。常应用于喷洒均匀性要求极高的半导体与印刷电路板蚀刻、显影制程。

  • 两件式快拆设计，分为喷嘴与底座两部分，无须任何工具徒手即可完成两者拆装，方便现场作业；三个定位卡扣点，喷嘴可以精确的旋入定位，避免喷嘴松脱，确保生产品质。

  • 内部垫圈有EPDM、Viton及FEPM等不同选择，可配适各类化学品制程，且特殊的结构设计，可使喷头与底座紧密贴合，避免漏水。

  • 依照使用环境，底座有牙口式以及焊接式两种选择。

  • 建议使用压力：2.0 kgf/cm²

  • 流量公差：± 5% @ 2.0 ± 0.1 kgf/cm²

  • 角度公差：± 5° @ 2.0 ± 0.1 kgf/cm²

  • 产品应用：

      ● 清洗：气体、废气、粉尘、洗净装置、桶槽清洗等。

      ● 冷却：气体、桶槽、机械装置、金属等。

      ● 散布：润湿、化学药品、镇尘。




喷洒形状 及 流量分布示意图

规格

请根据以下资讯订购您所需喷嘴产品


如何订购LORRIC喷嘴

  • • 依照您在压力，流量，角度的需求，找到对应的流量代码。
  • • 利用以下订购范例的资讯提供方式与我们沟通与订购您所需的喷嘴。
  •   订购范例：




单位
选择
  • *
  • *
  • *
  • *
喷角 流量代码 压力对应流量 压力对应流量
0.7
kgf/cm²		 1.0
kgf/cm²		 1.5
kgf/cm²		 2.0
kgf/cm²		 4.0
kgf/cm²		 6.0
kgf/cm²		 8.0
kgf/cm²		 10.0
kgf/cm²		 15.0
kgf/cm²
50° 020 1.18 1.41 1.73 2.00 2.83 3.46 4.00 4.47 5.48
025 1.48 1.77 2.17 2.50 3.54 4.33 5.00 5.59 6.85

030 1.77 2.12 2.60 3.00 4.24 5.20 6.00 6.71 8.22
≀ 035 2.07 2.47 3.03 3.50 4.95 6.06 7.00 7.83 9.59
040 2.37 2.83 3.46 4.00 5.66 6.93 8.00 8.94 10.95
045 2.66 3.18 3.90 4.50 6.36 7.79 9.00 10.06 12.32
050 2.96 3.54 4.33 5.00 7.07 8.66 10.00 11.18 13.69
90° 055 3.25 3.89 4.76 5.50 7.78 9.53 11.00 12.30 15.06
喷角 流量代码 压力对应流量 压力对应流量
0.07
MPa		 0.1
MPa		 0.15
MPa 		0.2
MPa		 0.4
MPa
 0.6
MPa		 0.8
MPa		 1.0
MPa		 1.5
MPa
50° 020 1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53
025 1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91

030 1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
≀ 035 2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68
040 2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
045 2.69 3.21 3.94 4.54 6.43 7.87 9.09 10.16 12.44
050 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
90° 055 3.29 3.93 4.81 5.55 7.85 9.62 11.11 12.42 15.21
喷角 流量代码 压力对应流量 压力对应流量
0.7
bar
 1.0
bar		 1.5
bar 		2.0
bar		 4.0
bar 		6.0
bar		 8.0
bar		 10.0
bar		 15.0
bar
50° 020 1.19 1.43 1.75 2.02 2.86 3.50 4.04 4.52 5.53
025 1.49 1.79 2.19 2.52 3.57 4.37 5.05 5.65 6.91
≀ 030 1.79 2.14 2.62 3.03 4.28 5.25 6.06 6.77 8.30
035 2.09 2.50 3.06 3.53 5.00 6.12 7.07 7.90 9.68
040 2.39 2.86 3.50 4.04 5.71 7.00 8.08 9.03 11.06
045 2.69 3.21 3.94 4.54 6.43 7.87 9.09 10.16 12.44
050 2.99 3.57 4.37 5.05 7.14 8.75 10.10 11.29 13.83
90° 055 3.29 3.93 4.81 5.55 7.85 9.62 11.11 12.42 15.21
喷角 流量代码 压力对应流量 压力对应流量
10
psi		 15
psi		 20
psi 		28
psi		 60
psi 		90
psi		 120
psi		 140
psi		 200
psi
50° 020 0.31 0.38 0.44 0.52 0.77 0.94 1.09 1.17 1.40
025 0.39 0.48 0.55 0.66 0.96 1.17 1.36 1.47 1.75

030 0.47 0.58 0.66 0.79 1.15 1.41 1.63 1.76 2.10
≀
 035 0.55 0.67 0.78 0.92 1.34 1.64 1.90 2.05 2.45

040 0.63 0.77 0.89 1.05 1.53 1.88 2.17 2.34 2.80
045 0.70 0.86 1.00 1.18 1.73 2.11 2.44 2.64 3.15
050 0.78 0.96 1.11 1.31 1.92 2.35 2.71 2.93 3.50
90° 055 0.86 1.06 1.22 1.44 2.11 2.58 2.98 3.22 3.85
  • * 标准压力：红字标明。
  • * 90°及120°喷角可提供订制服务。
  • * 若您是使用手持式装置，为了方便使用，我们只会显示3种压力下的对应流量，如果需要更多不同压力下的流量资料，请使用电脑浏览本网站。
材质
材质选择



  • 中心叶片：PVC、PEEK (250°C / 482°F以下环境及高腐蚀性药液使用，可订制)

 * 对快拆底座有兴趣或相关疑问，请询价时一并留言予LORRIC。




我们对材质的三大保证
金属
我们使用整块锻造棒材，以车削方式，制成刚硬耐用的金属产品
塑料
我们保证绝不使用回收材料，以维持塑料产品的高品质与高表现
高品质保证
所有材料均向全球一级供应商采购，各材料均附上材证证明高品质



尺寸
牙规
(BSPT) 		 尺寸(mm)  重量(g)
  A     B     C
1/8"外牙
 31.6 27.5 42.6 17.2
1/4"外牙
 31.6 27.5 42.6 17.6
3/8"外牙
 31.6 27.5 42.6 19.3

























QFSA快拆底座尺寸

 尺寸(mm)  重量(g)
  A     B     C     D
26.5 10.1 12.0 31.4 8.6

























QFWG快拆底座尺寸

 尺寸(mm)  重量(g)
  A     B     C     D
25.6
 16.5 20.4 38.3 12.0








* 对快拆底座有兴趣或相关疑问，请询价时一并留言予LORRIC。

安装
底座为QF BODY (牙口) 之安装方式
步骤一

喷管钻上与喷嘴同尺寸之母牙开口

将快拆底座牙口对准喷管之母牙开口

步骤二

将快拆底座以顺时针方向旋入旋紧

于母牙开口，底座安装完成

步骤三

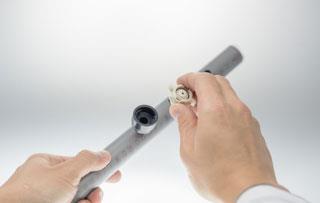

将QFMF喷嘴头对准底座

步骤四

将QFMF喷嘴头放入底座

步骤五

将喷嘴与快拆底座卡榫顺时针接合

完成快拆喷嘴安装

若相临的喷嘴会交错，应该让喷嘴有最少5度以上的偏角

以免扇形喷雾相撞，影响结果

步骤六

安装完成

底座为QFSA (焊接) 之安装方式
步骤一

喷管钻上与QFSA底座插口外径尺寸

一致之圆孔，将快拆底座牙口对准喷管之母牙开口

步骤二

利用焊枪将快拆底座固定于喷管

底座安装完成

步骤三

将QFMF喷嘴头对准底座

步骤四

将QFMF喷嘴头放入底座

步骤五

将喷嘴与快拆底座卡榫顺时针接合

完成快拆喷嘴安装

若相临的喷嘴会交错，应该让喷嘴有最少5度以上的偏角

以免扇形喷雾相撞，影响结果

步骤六

安装完成

 * 对快拆底座有兴趣或相关疑问，请询价时一并留言予LORRIC。
